一、实验目的和原理：

凡滤池滤料层能截留粒径远比滤料孔隙小的水中杂质，主要通过接触絮凝作用，其次为筛滤作用和沉淀作用。要想使过滤出水水质好，除了滤料组成需符合要求外，沉淀前或滤前投加混凝剂也是必不可少的。

双阀虹吸滤池，它是在快滤池的工艺中加入虹吸原理，其主要目的是省掉大型闸阀，其次是省掉冲洗水塔或冲洗水泵。

虹吸滤池一般为矩形，它设有虹吸进水和虹吸反冲，操作和管理很方便。

过滤技术的研究是很重要的，它使学生达到以下目的：

1、  熟悉普通快滤池过滤、冲洗的工作过程；

加深对滤速、冲洗强度。滤层膨胀率、初滤水浊度的变化、冲洗强度与滤层膨胀率关系以及滤速与清洁滤层水头损失关系的理解。

二、主要技术指标及参数：

1、环境温度：1℃～40℃

2、过滤水量：1.2～1.6m3/h、

3、过滤池尺寸：550mm×540mm×700mm

4、装置外形尺寸：长805mm宽470mm高800mm、

5、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护

三、主要配置：

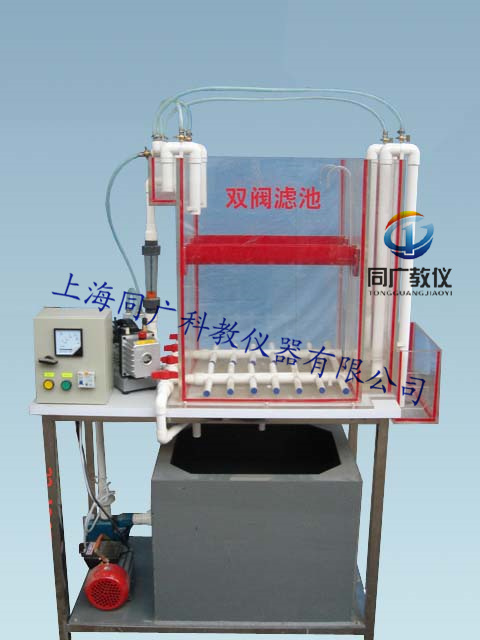

1、双阀滤池1套：透明有机玻璃材质、厚度10mm，包含滤池1格、排水虹吸管1套、进水水虹吸管1组、布水槽1只、虹吸发生装置1套、中央反冲洗槽1套、出水渠1只、反冲洗连接管1套；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

4、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、

5、真空泵1台（RS-1型、抽气速：25L/min、功率120W)、
6、流量测量与调节：转子流量计，污水流量1个（量程：250-2500L/H）

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
