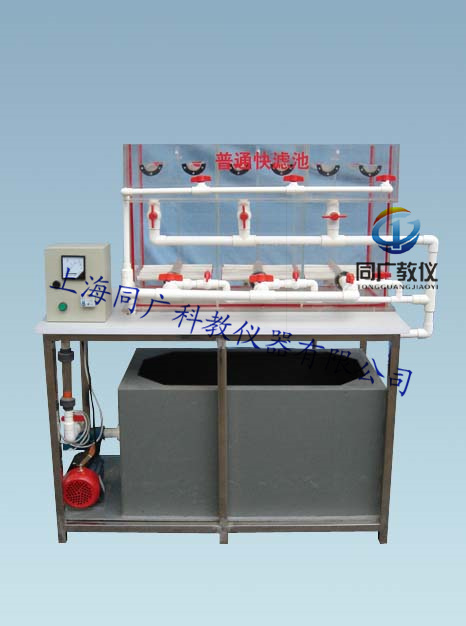

一、普通快滤池的构造：

图5-1为普通快滤池的剖面示意图。快滤池一般用钢筋混凝土建造，池内有排水槽、滤料层、垫料层和配水系统；池外有集中管廊，配有进水管、出水管、冲洗水管、冲洗水排出管等管道及配件。

过滤时，加入凝聚剂的浑水自进水管经集水渠、排水槽进入滤池，自上而下穿过滤料层、垫料层，由配水系统收集，并经出水管排出。此时开F₁、F₂，关F₃、F₄、F₅。经过一段时间过滤，滤料层截留的悬浮物数量增加，滤层孔隙率减小，使孔隙水流速增大，其结果一方面造成过滤阻力增大，另一方面水流对孔隙中截留的杂质冲刷力增大，使出水水质变差。当水头损失超过允许值，或者出水的悬浮物浓度超过规定值，过滤即应终止，进行滤池反冲洗。反冲洗时，开F₃、F₄，关F₁、F₂。反冲洗水由冲洗水管经配水系统进入滤池，由下而上穿过垫料层、滤料层，最后由排水槽经集水渠排出。反冲洗完毕，又进入下一过滤周期。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：0.5～1m3/h、

3、滤池分为3格、

4、装置外形尺寸：1200mm×600mm×1200 mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；

三、主要配置：

1、快滤池池体：透明有机玻璃材质、厚度10mm，包含大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门，反冲洗进出水管道和阀门等；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

4、水泵：额定流量1m3/h，功率370W，扬程15m；
5、流量测量与调节：转子流量计，污水流量1个，LZS-15（100～1000L/h）；
6、进水管：DN20mm；反冲洗管：DN32mm；
7、石英砂滤料二种；

8、实验台面（10mm厚PP白色板）、

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

 公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
