一、原理 、用途：

   吸附是一种常见的气态污染物净化方法，是用多孔固体吸附剂将气体中的一种或数种组分积聚或凝缩在其表面上而达到分离目的的过程，特别适用于处理低浓度废气高净化要求的场合。活性炭内部孔穴十分丰富，比表面积巨大，是最常见的吸附剂。

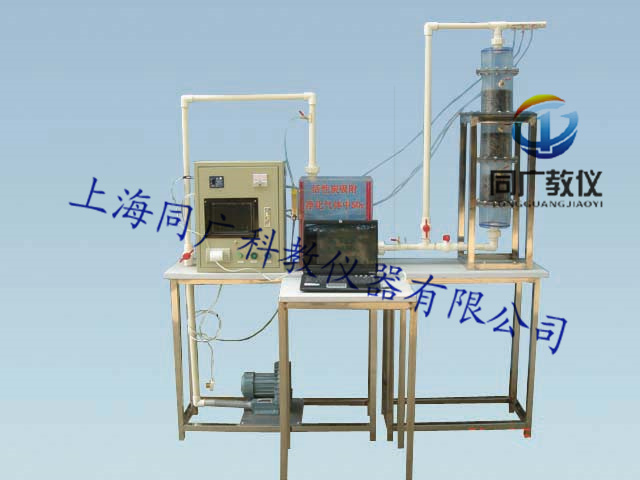

本实验装置采用有机玻璃吸附塔，以活性碳为吸附剂，通过模拟发生的有机物气体或NO气体进行吸附试验，得到吸附净化效率、不同空塔气速下穿透曲线和保护作用时间等数据。

二、主要参数：

1、实验气量5~12m³/h、

2、SO2净化效率大于95%、

3、活性炭吸附塔尺寸：Ø 100×1300 mm

4、装置外形尺寸：长1200mm宽450高1800mm、

5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W；安全保护：具有接地保护、漏电保护、过流保护；
6、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、活性炭气体发生装置1套、透明有机玻璃材质、厚度10mm、

2、三段活性炭吸附塔1套、透明有机玻璃材质、厚度6mm，含活性炭填料、

3、尾气洗涤罐1套、透明有机玻璃材质、厚度10mm、

4、活性炭吸附罐1套，透明有机玻璃材质、厚度6mm，含活性炭填料、

5、人工监测进出口2组、测压环2组，透明测压软管1批；
6、SO2气体与钢瓶1套（8升）、气体流量计1个、不锈钢双表头气体减压阀1只、

7、风机1台：(电压：220V、功率0.25Kw)、
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
9、 Ø 20连接管路及控制球阀
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
