一、原理、用途及特点：

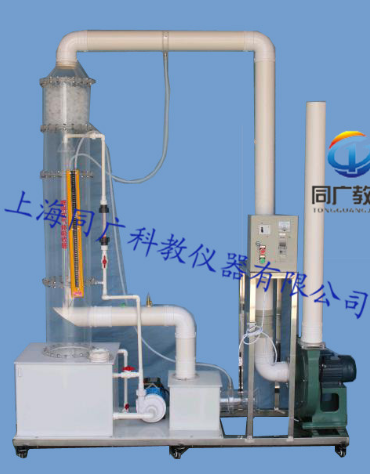

  喷淋式气体吸收塔为逆流接触式气液传质设备，能够实现蒸馏和吸收两种分离操作，广泛应用于化工、石油化工、石油等行业中。在空塔内，气体由下向上流，气流两相间的传质过程在上下逆流接触过程中进行。空塔处理气量大，结构简单，效率稳定，液气比适合范围大，操作弹性大，造价低，检修、清理方便。本实验装置主要用于原理演示的教学实验。

二、主要技术参数及指标：

1、气体流量=200m3/h、

2、喷淋塔径：250mm

3、喷淋塔高1500mm、

4、喷淋器：75mm

5、置外形尺寸：长2000mm宽500高2100mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、喷淋式气体吸收塔1套：透明有机玻璃材质、厚度8mm，含除雾器、
2、U形压力计1个、人工监测进出口2组、测压环2组，透明测压软管1批；
3 、SO2气体与钢瓶1套（10升）、气体流量计1个、不锈钢双表头气体减压阀1只、
4、.贮液箱1只：白色PP板、厚度10mm，含加药口1套；

5、耐酸耐碱水泵1台、流量：1 m3/h、扬程：15（m）功率750W；含液体喷淋分配装置1套；

6、流量测量与调节：液体流量计1只、（LZS-25、量程:160～1600L/ h）、

7、气尘静态混合器1套：采用箱式静态混合器；
8、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、、
9、变频器1套：控制风机转矩调节风量大小；
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
11、 Ø 110连接管路及控制球阀
12、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
