一、原理、用途及特点：

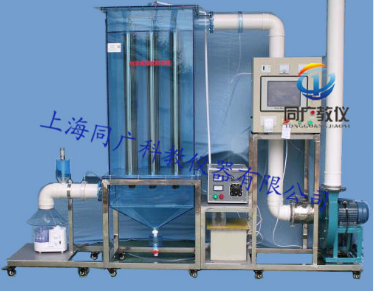

   电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于操作，方便演示。其特点：该除尘器气流均布；壳体结构、振打消灰简单；处理烟尘颗粒范围广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理方便。

二、主要技术参数及指标：

二、主要技术参数及指标：

1、环境温度：5℃～40℃

2电场电压：0～30KV、

3、处理气量：50-250m³/h

4、除雾效率约：90％、

5、电晕极有效驱进速度：10cm/s、

6、电场断面风速：0。8-1m/s、

7、通道数：6个、

8、压力降：<200Pa，

9、雾化气体含水量：<50g/ m3、

10、电除雾器外形尺寸：长600mm×宽500mm×高1200mm、

11、装置外形尺寸：长2200mm宽500mm高1700mm、

12、工作电源：AC220V±10%、50Hz，单相三线制，功率2000W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、电除雾器1套：透明有机玻璃材质、厚度10mm，含包括附件：集尘极6只、放电极6只、排水槽1套、
2、高压电雾发生器1套：含变压器1台、能显示电压和电流，纹波小、储能低和高稳定度、高可靠性，负载端短路时电源具有自动断电复位输出电压清零功能，能更好的保护人生安全和增加设备使用寿命；
3、超声波雾化器1台、
4、气尘静态混合器1套：采用箱式静态混合器；
5、人工监测进出口2组、测压点2组、透明测压软管1批；
6、有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套；
7、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、、
8、变频器1套：控制风机转矩调节风量大小；
9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
10、 Ø 110连接管路及控制球阀
11、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
