一、原理：

重力沉降室是一种最古老最简易的除尘装置。其原理是当含尘气体进入空室后，利用尘粒自身重力作用使之自然沉降，从而与气流分离。这种除尘装置的主要优点是结构简单，价格低廉，耗能少，适用于净化那些密度大、粒径粗的粉尘。对于30~50μm的粉尘，去除效率可达60%~80%，但对于小于5μm的粉尘，净化效率几乎等于零。目前仅能作为高效除尘器的预处理装置。本实验系统主要用于演示重力沉降过程的原理。

二、主要技术参数及指标：

1、环境温度：5℃～40℃、

2、最大气体流量=50-200m³/h

3、粒径大于30~50μm的粉尘，除尘效率：60%~80%

4、压力损失约：50~130Pa

5、气流速度：0.8~6m/s

6、沉降室长×宽×高=900mm×500 mm×550mm

7、装置总外形尺寸：长×宽×高=2000mm×500 mm×1500mm

    8、电源 220V单相三线制 功率1300W

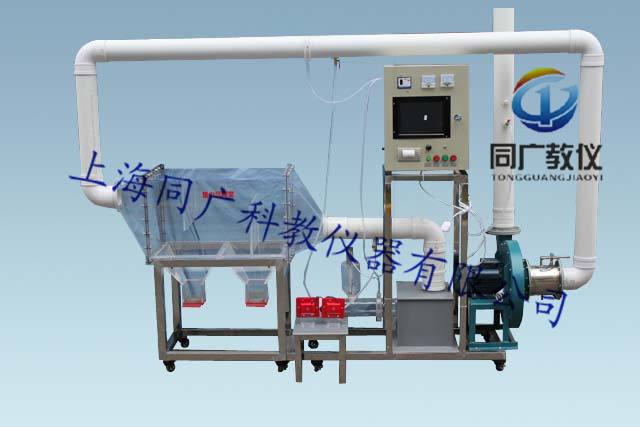

三、主要配置：

1、重力沉降室1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置；

2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
9、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
