一、实验目的：

渗漏液厌氧生物处理技术不仅用于有机污泥、高浓度有机废水，而且还能够处理低浓度污水，与好氧生物处理技术相比较，厌氧生物处理具有有机物负荷高、污泥产量低、能耗低等一系列明显的优点。升流式厌氧污泥床(UASB)是厌氧生物处理的一种主要构筑物，它集厌氧生物反应与沉淀分离于一体，有机负荷和去除效率高，不需要搅拌设备。本模型是升流式厌氧污泥床的教学实验设备。通过本实验希望达到以下目的：

 1、了解UASB渗漏液厌氧的内部构造；

2、掌握UASB渗漏液厌氧的启动方法，污泥的形成机理；

3、就某种污水进行动态试验，以确定工艺参数和处理水的水质。

二、技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：2～5L/h

3、设计进、出水水质范围：

进水BOD₅  1000～2000mg/L      出水50～100 mg/L

进水COD   2000～4000mg/L      出水150～300 mg/L

进水SS     100～300mg/L        出水20～50 mg/L

进水pH    6～9               出水6～9

4、圆柱体直径为Φ150mm×2000mm。

5、装置外形尺寸：1300mm×450mm×2300mm

6、电源 220V单相三线制  功率800W、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

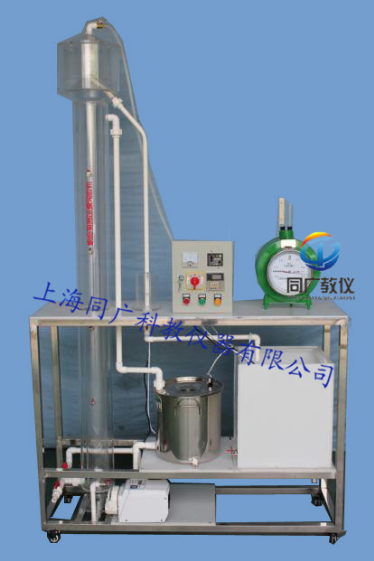

4、UASB厌氧反应器装置1套，带夹套保温、铜制取样口5只、透明有机玻璃材质、壁厚7mm，Ø150×2000mm、上部为三相分离器1组，其上有进水阀、排泥阀、出水阀、气阀等。附件包括：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1只；

5、进水计量蠕动泵1台、流量范围：0.008-460mL/min、

6、沼气流量计1台

7、可编程自动控制器1套、

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
