一、实验目的：

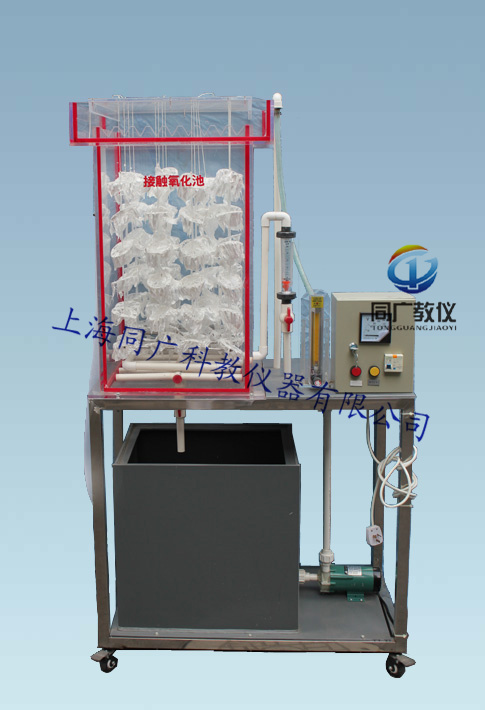

生物接触氧化是生物膜法的一种主要设施，又称为淹没曝气式生物滤池。池内设置填料，填料淹没在废水中，池底放置曝气装置，空气来自气泵。本装置是生物接触氧化塔的展览和教学演示设备。通过本实验希望达到以下目的：

1、了解接触氧化塔的内部构造；

2、掌握接触氧化塔的启动方法，观察到微生物生长情况，能看到气泡、水流、生物膜的状态；

3、就某种污水利用该装置进行动态实验，以确定污水的可生化性和工艺参数。

二、技术规格要求：

1、环境温度：5℃～40℃

2、处理水量：10～20L/h

3、设计进、出水水质：

进水BOD₅  160～300mg/L     出水20～40 mg/L

进水COD_CY  300～500 mg/L   出水28～60 mg/L

进水SS 80～160 mg/L          出水8～15 mg/L

进水pH 6～9               出水6～9

4、池体尺寸：长420mm 宽400mm 高750mm、

5、装置外形尺寸：700mm×450mm×1500mm

6、电源 220V  功率200W、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

4、接触氧化池1套1套、透明有机玻璃材质、壁厚10mm，350×350×600mm；（含半软性填料1批、微孔曝气管1套）、

5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

6、气泵1台、功率：40 W、最大气量：8L/min，

7、流量测量与调节：转子流量计1只、（6～60L/ h）

8、流量测量与调节：气体流量计1只、（250～2500L/ h）

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
