一、实验目的和原理：

在地表水和地下水的天然水源中有时含有一定量的铁和锰，它不仅对某些工业生长有影响，而且对人民的生活也不利。所以在“生活饮用水规程”中就规定了含铁总量不超过0.3mg/L。超过上述规定或在某些工业企业中对铁和锰含量有特殊要求时，均应采取措施设法除去。

处理方法有以下几种：

1、曝气法；

2、石灰碱化法；

3、混凝法；

     4、锰砂过滤法（本装置采用锰砂过滤法）。

二、主要技术指标及参数：

1、输入电压： 220V

2、工作环境： 5℃- 40℃

3、要求原水含铁量：3～5mg/L、锰1～2mg/L

4、处理水量：Q＝0.1～0.3m³/h

5、气水混合器：V＝0.05～0.06m/s

6、锰砂粒径：d＝0.6～2.0mm（锰砂量：0.082m³）

7、活性炭粒径：Ø2～4mm（量：0.027m³）

8、石英砂粒径：Ø0.6～2mm（量：0.027m³）

9、空气量：按7～10m³/m³水计算

10、反冲洗膨胀率：30％左右

11、反冲强度：20L/s·m²

12、反冲洗时间：5～10min

13、外形总尺寸：1800 mm×450 mm×1800mm

14、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、

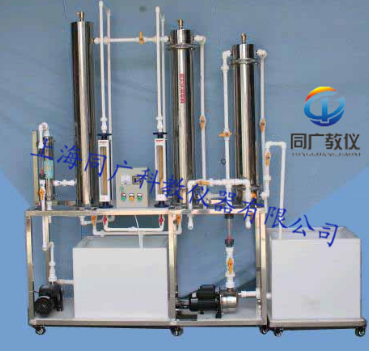

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×450mm、底板上安装有放空阀，

2、反冲洗与清水箱1只：白色PP板材质、厚度10mm，400×400×450mm，底板上安装有放空阀，
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、除铁、除锰过滤器处理装置1套、304不锈钢材质、壁厚1.2mm，规格：Ø100×1100mm、

5、活性炭过滤器1套、304不锈钢材质、壁厚1.2mm，规格：Ø100×1000mm、（含活性炭填料1套）

6、石英砂过滤器1套、304不锈钢材质、壁厚1.2mm，规格：Ø100×900mm、（含石英砂填料1套）

7、气水混合器1套、304不锈钢材质、壁厚1mm，规格：Ø80×300mm、

8、304不锈钢提升水泵（含反冲）2台、流量：1m3/n)、扬程：15（m）功率370W；

9、全无油空气压缩机1台、（电源 220V、功率750W、最大气量：36L/min，容积30L）

10、流量测量与调节：进水转子流量计1只：量程60~600L/h；

11、流量测量与调节：反冲洗流量计1只：量程250~2500L/h；

12、流量测量与调节：气体流量计1只：量程600~6000L/h；

13、自动排气阀3只、（铜材质）

14、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、

15、配套UPVC连接管道和阀门（中财品牌）。

16、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
