一、实验原理和目的：

1、实验目的：

1、了解高浓度有机废水处理的工艺流程。

2、加深对该实验基本概念的理解，提高理论和实践知识。

2、实验原理：

高浓度有机废水一般都用升流式厌氧污泥反应器来处理。简称UASB生物反应器。这种反应器内部设有载体，是一种悬浮型生长型的厌氧消化方式。在反应器底部污泥浓度较高的污泥层被称为污泥床，而在污泥床上部污泥浓度稍低的污泥层被称为污泥浮层。污泥床和污泥悬浮层统称为反应区。

在厌氧状态下，微生物分解有机物产生的沼气在上升过程中产生强烈的搅动，有利于颗粒污泥的形成和维持。废水均匀的进入反应器底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床，在与污泥颗粒的接触过程中发生厌氧反应，经过反应的混合液上升流动进入气、固、液三相分离器。沼气泡和附着沼气0泡的污泥颗粒向反应器顶部上升，上升到气体反射板的底面，沼气泡与污泥絮体脱离。沼气泡则被收集到反应器加温水箱顶部，被湿式流量计计量后排出。

二、主要技术指标及参数：

1、环境温度：5～40℃

2、处理水量：5L～10L/h

3、设计进、出水水质：（以制药高浓度废水为例）

4、装置外形尺寸：1600mm×500mm×2300 mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护、

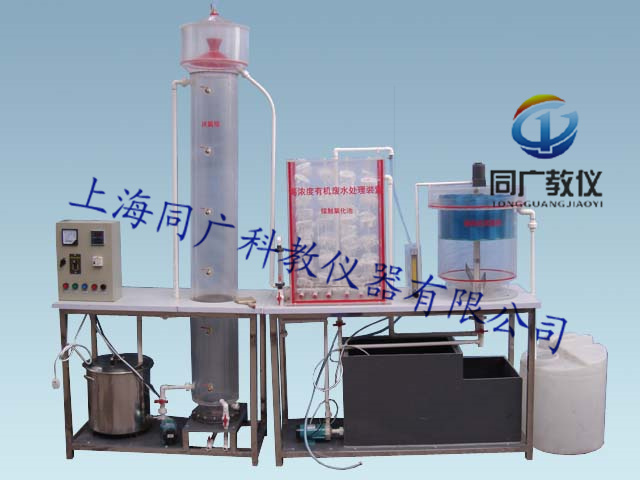

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，300×400×400mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，200×400×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、进水计量蠕动泵1台、流量范围：0.008-460mL/min
5、UASB厌氧柱1套：透明有机玻璃材质、壁厚8mm，Ø150×2000mm；含包括附件：取样口5只、不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；
6、接触氧化池1套：透明有机玻璃材质、厚度10mm，300×300×550mm；含包括附件：半软性填料1套、微孔曝气管1套。液体流量计1只、气体流量计1只、
7、幅流式沉淀池1套，透明有机玻璃材质、壁厚5mm，Ø300×450mm；含包括附件：机械刮泥机1套、调速电机1台、调速器1只、
8、气泵1台、功率：40 W、最大气量：16L/min，带微孔曝气管1套、
9、沼气流量计1台、
10、可编程自动控控制器1套、

11、实验台面（白色10mm厚PP板）、

12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

13、配套UPVC连接管道和阀门（中财品牌）。

14、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
