一、适用范围及原理：

该池适用于生物处理后的工业废水、生活污水及只加药沉淀的污水中的絮体污泥的沉淀。由于污泥的沉降并非自由沉降，利用浅池理论来解释沉淀池中斜管的作用，无论理论上和实践上都是不妥当的。事实上斜管在此的作用是改善沉淀池中布水的均匀性。该池一般是圆形的，也有正方形的，废水用泵打入池子，从中心管上的孔口流入，水从下面斜管部均匀的沿辐射方向流向池子四周。澄清后的废水，从设在池壁顶端的堰口溢出，通过出水槽，流出池外。

圆形辐流式沉淀池一般采用机械刮泥，泥从中央排出。

二、主要技术指标及参数：

1、环境温度：0.5～40℃

2、处理水量：0.26～0.52m³/h

3、表面负荷：2～3.6 m³/h·m²

4、沉淀时间：1.5～2h

5、池底用机械刮泥，转速为1～2转/min

6、中央污泥斗的坡度为0.05左右

7、电机采用可逆电机：1～2r/min

8、流量计算：0.7854×0.6²＝0.282m²  0.282×2m³＝0.56 m³/h  0.282×3.6m³＝1.02 m³/h

9、外形尺寸：沉淀池φ400mm×500mm、

10、装置外形尺寸：700mm×500mm×1400mm

11、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

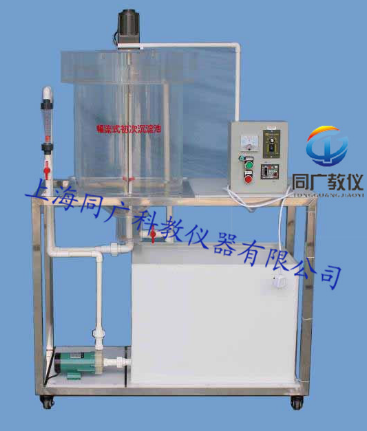

4、辐流式沉淀池1套，透明有机玻璃材质、壁厚8mm，Ø350×500mm、含池体、进水管、中心进水导流管1套、出水堰、出水槽、出水管、机械刮泥机1套、泥斗、放空管；

5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

6、搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

7、流量测量与调节：进水转子流量计1只：量程60~600L/h；

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
