一、实验目的：
间歇式活性污泥处理系统又称序批式活性污泥处理系统，英文简称SBR工艺（Sequencing  Batch  Reactor）。本工艺最主要的特征是集有机污染物降解与混合液沉淀于一体，与连接式活性污泥法相比较，工艺组成简单，勿需设污泥回流设备，不设二次沉淀池，一般情况下，不产生污泥膨胀现象，在单一的曝气池内能够进行脱氮和除磷反应，易于自动控制，处理水水质好。本装置是SBR工艺的教学演示和动态实验设备。通过本实验希望达到以下目的：
通过本实验，希望达到下述目的：
1、了解SBR法系统的特点；
2、加深对SBR法工艺及运行过程的认识。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：2～6L/h（平均）
3、SBR：停留时间：4、6～13h
4、二沉池：停留时间：4～1h
5、按照当地污水数据为标准：
6、设计进、出水水质范围：
  进水BOD5    400～800mg/L       出水50～100 mg/L
  进水COD     600～1200mg/L      出水100～150 mg/L
  进水SS       200～400mg/L       出水30～40 mg/L
  进水pH      6～9                出水6～9
7、SBR反应池：550mm×350mm×500mm、
8、装置外形尺寸：1000mm×400mm×1400mm、
9、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、

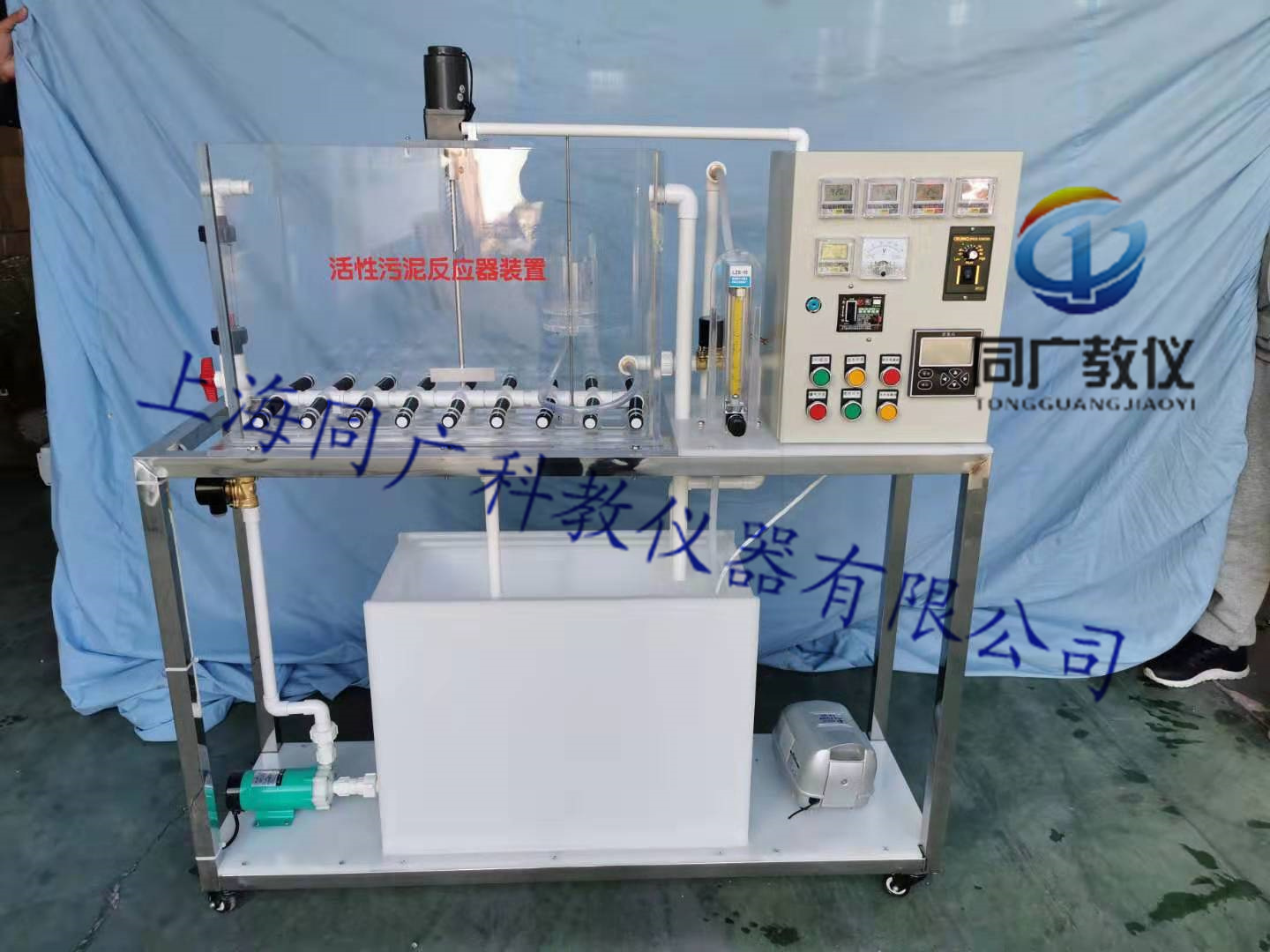

三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×400×400mm、底板上安装有放空阀，方便将水排净；
2、SBR法反应池1套，含曝气管1套、浮动笔水器 1个、透明有机玻璃材质、壁厚10mm，600×350×600mm、
3、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
4、搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
5、气泵1台、功率：40 W、最大气量：16L/min，带微孔曝气管1套、
6、流量测量与调节：进水液体流量计1只：量程2-20L/H，
7、流量测量与调节：气体流量计1只：量程250~2500L/h；
电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、软件组成:
  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。
⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
