一、实验目的：

卡鲁塞尔（Carrousel）系统是由荷兰DHV公司研制的，是该公司在60年代开发的使用很广泛的一种氧化沟。如我国昆明兰花沟污水厂、桂林东区污水厂、及上海龙华肉联厂的废水都采用这种工艺。它不但可以达到95％以上的BOD₅去除率，还可同时达到部分脱氮除磷的目的。

它的构造和原理：它的池体狭长，池深为250mm，池宽为200mm，由三条沟组成，每条沟顶端设有泵型叶轮曝气充氧，另一个目的是推动水的混合和流动。出水流入竖流式二沉池，池底污泥回流氧化沟。

通过本实验希望达到以下目的：

1了解氧化沟的构造及运行方法；

2掌握运用氧化沟去除BOD₅及生物脱氮除磷的工艺；

3叶轮转速快慢，可调节污水中充氧能力，即：厌氧、缺氧、好氧状态。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理流量：5～10L/h、；

3、氧化沟体积：0.075m³（即75L）；

4、污泥停留时间为：5～7.5h。

5、装置外形尺寸：1400mm×700mm×1200mm

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×500×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，300×500×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

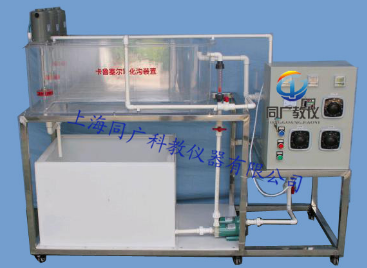

4、卡鲁塞尔氧化沟1套、透明有机玻璃材质、壁厚10mm，700×550×350mm、带曝气装置

5、二沉池1套、透明有机玻璃材质、壁厚10mm，Ø250×300mm、

6、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

7、曝气电机3台、304不锈钢叶轮曝气装置3套；（功率90W、转速2900rpm）、（含调速器3只）、

8、流量测量与调节：转子流量计1只、（6～60L/ h）

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

10、可编程自动控制器1套、

11、配套UPVC连接管道和阀门（中财品牌）。

12、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
