一、实验原理和目的：

   污水处理通常需要在一个流程中同时完成脱氮除磷的功效。该实验的主体工艺包含厌氧区、缺氧区、好氧区，废水在厌氧区进行磷释放及氨化，在缺氧区进行脱氮，而在好氧区则发生磷吸收、硝化以及去除BOD，整套流程能够同时达到降解有机物污染物，脱氮、除磷的功效，使得出水达标排放。

通过本次实验，希望达到以下目的：

1、掌握污水处理的基本操作过程；

2、加深理解该实验的原理；

    3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。

二、主要技术指标及参数：（参考参数）

1、环境温度：5℃～40℃

2、处理水量：3～5L/h

3、进水水质： CODcr  400～800mg/L   出水水质： CODcr  40～80mg/L

4、进水水质： BOD₅    200～400mg/L   出水水质： BOD₅   15～30mg/L

5、进水悬浮物：SS   150～200mg/L    出水悬浮物： SS    18～30mg/L

6、pH值：6.5～8.5

7、装置外形尺寸：3200mm×400mm×1600mm

8、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护

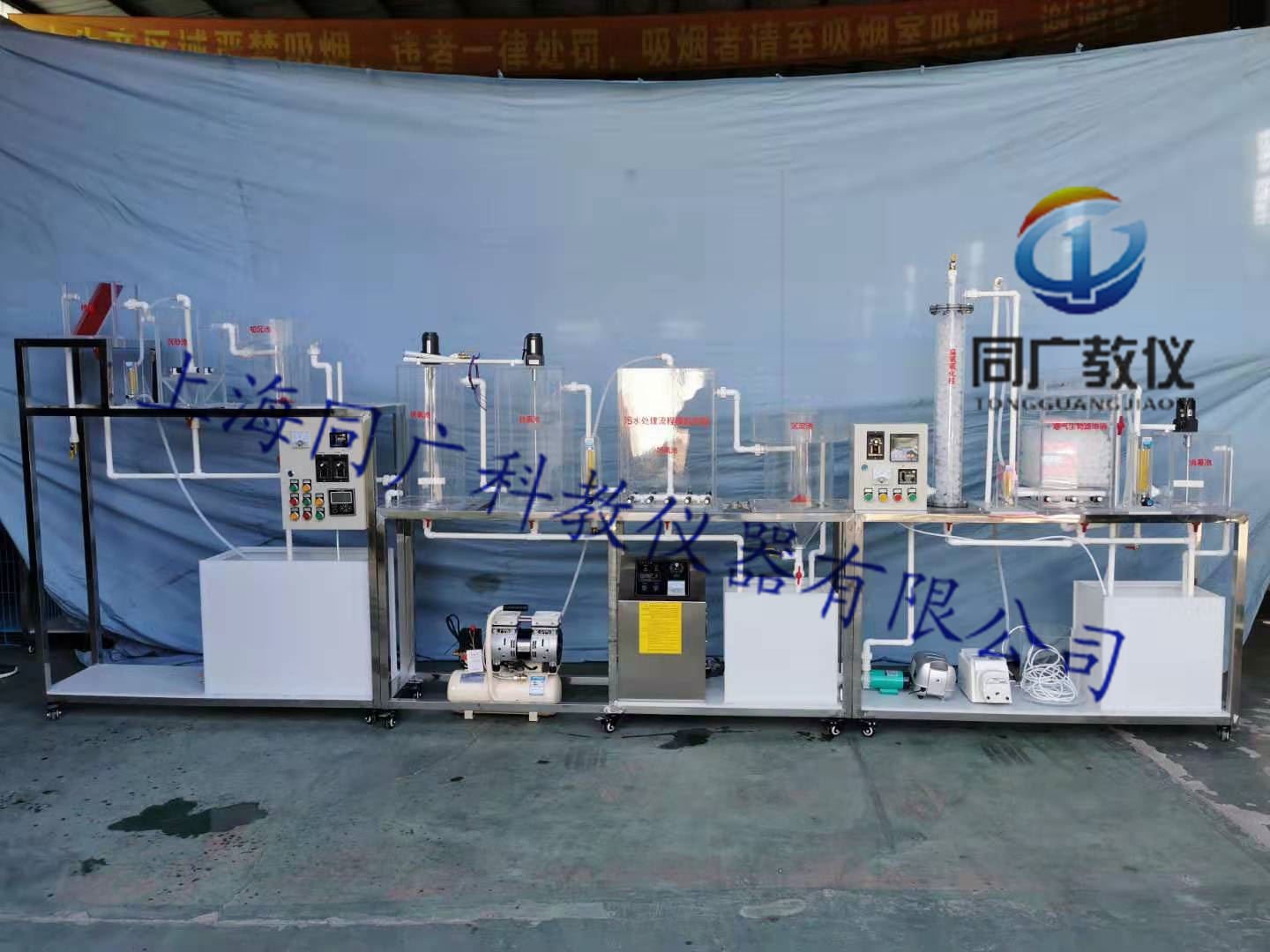

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，350×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

4、进水计量蠕动泵1台、流量范围：0.008-460mL/min、
5、格栅池1套：透明有机玻璃材质、壁厚10mm，250×150×200mm；

6、沉砂池1套：透明有机玻璃材质、壁厚10mm，200×200×350mm；

7、初沉池1套：透明有机玻璃材质、壁厚7mm，Ø 200×280mm、

8、厌氧池1套、透明有机玻璃材质、壁厚7mm，Ø 250×500mm；带搅拌装置1套；

9、缺氧池1套、有机玻璃材质、厚度10mm，250×250×500mm；带搅拌装置1套、
10、好氧池1套、有机玻璃材质、厚度10mm，350×300×500mm；带曝气装置、
11、沉淀池1套、有机玻璃材质、壁厚7mm，Ø 250×300mm；

12、臭氧氧化柱1套、有机玻璃材质、壁厚5mm，Ø 100×800mm；含填料1套、

13、曝气生物滤池1套、有机玻璃、厚度10mm，250×250×450mm；带曝气装置、含填料1套、

14、消毒池1套、有机玻璃材质、厚度10mm，200×200×250mm；带搅拌装置1套、

15、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

16、气泵2台（电源 220V、功率40W、排气量8L/min）

17、中间水箱1只：白色PP板材质、厚度10mm，300×400×400mm，底板上安装有放空阀，、

18、污泥回流蠕动泵1台、流量范围：0.008-460mL/min

19、臭氧发生器1台，产气3g/h、空气源、风冷、气量可调节、杀菌效率：>99%；304不锈钢外壳，抗氧化能力强；

20、消毒加药蠕动泵1台、流量范围：0.008-460mL/min、含药箱1只

21、流量测量与调节：气体流量计2个：量程100~1000L/h；

22、流量测量与调节：气体流量计1个：量程16~160L/h；

23、实验台面（白色10mm厚PP板）、

24、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

25、配套UPVC连接管道和阀门（中财品牌）。

26、不锈钢框架实验台（40mm×40mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
