一、实验目的和原理：

在辽河油田开采原油后，经附近的炼油厂提炼，废水从蒸馏、烈化、叠合、焦化等生产装置及油罐区排出。废水中的油类多以悬浮或乳化状态存在于水中。废水中除含油外，还含有硫化物和酚。此外，在油的碱洗过程中还有含碱废水排出。

在炼油厂废水处理，一般包括除油、除硫、除酚。

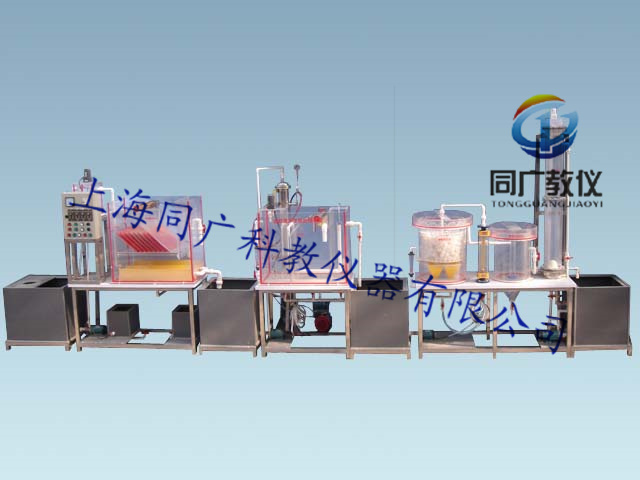

本设备是根据辽河油田中试实验工艺流程来设计，工艺是合理的，效果良好，使学生学习后能达到以下目的：

1、  了解这套设备的工艺流程、技术参数；

2、  加深对实验基本概念的理解，提高理论和实践知识；

     3、可以通过运转，能测出油的去除率，COD、BOD₅、SS的去除率，提高操作技能。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：10～15L/h、

3、进水含油量：300～500 mg/L、

4、出水含油量：2～5 mg/L、

5、装置外形尺寸：3500mm×500mm×1600mm、

6、电工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、破乳池1只、透明有机玻璃材质、壁厚10mm， Ø 200×300mm；带搅拌装置

5、斜板隔油池 1只、透明有机玻璃材质、壁厚10mm，400×300×500mm、带电机刮渣系统装置

6、平流式气浮池1只、透明有机玻璃材质、壁厚10mm，400×300×500mm带电机刮渣系统装置

7、中心导流矩形接触氧化池1只、透明有机玻璃材质、壁厚8mm，Ø350×500mm；

8、竖流式沉淀池1只、透明有机玻璃材质、壁厚7mm，Ø300×400mm；

9、过滤柱1只、透明有机玻璃材质、壁厚7mm，Ø150×1000mm；

10、串激电机1台、（功率90W、转速3000rpm）、304不锈钢搅拌桨1套。

11、配油箱 1只、白色PP板材质、厚度10mm，底板上安装有放空阀，方便将水排净；

12、配集水箱 1只、白色PP板材质、厚度10mm，底板上安装有放空阀，方便将水排净；

13、防腐蚀304不锈钢水泵 1台、流量0.5m3/h、扬程15m、转速2900r/min、功率0.37KW；

14、流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h）、

15、流量测量与调节：气体流量计1只、（LZB-4、量程30~300L/h）

16、304不锈钢溶气罐1套、Φ100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；

17、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。

18、铜制溶气释放器1套、规格：Ø20 mm；

19、投药蠕动泵 1台、流量范围：0.008-460mL/min、配聚丙烯药箱1只、

20、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；

21、空气压缩机1台（电源 220V 、功率550W、排气量36L/min，气量容积8L）、

22、实验台面（白色10mm厚PP板）、

23、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

24、配套UPVC连接管道和阀门（中财品牌）。

25、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
